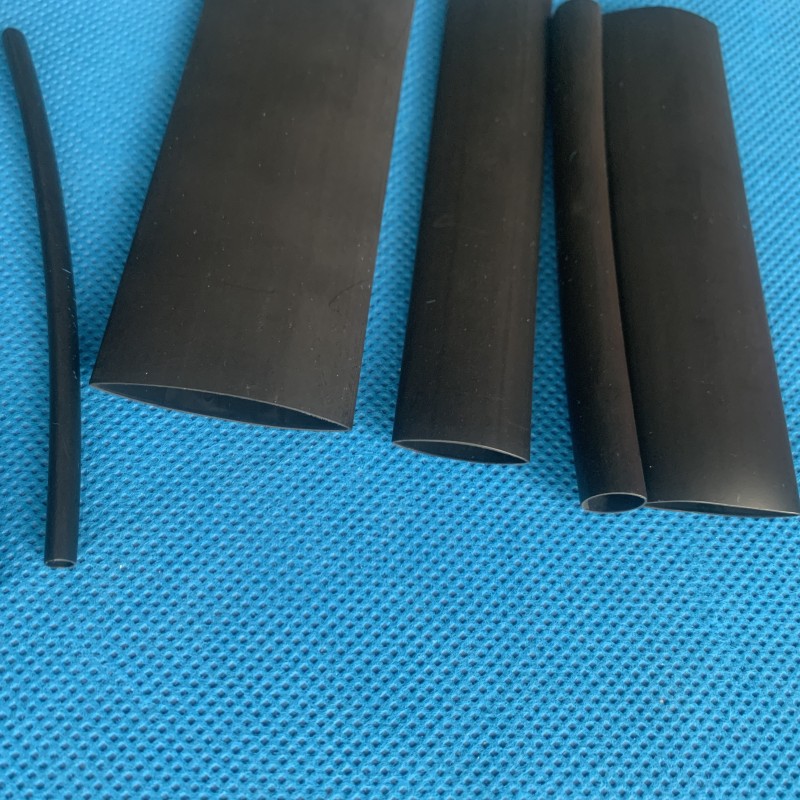

PT2-(3X) (4X)（原型号DW3DW4）柔软阻燃双壁型热缩管
产品简介
该产品柔软、阻燃，符合SAE-AMS-DTL-23053/4军标要求，由聚烯烃及热熔胶采取供挤出工艺生产，外壁为聚烯烃，内壁为热熔胶，有绝缘与密封的双重效果。广泛应用于汽车电线、船用电缆、捆扎电线及金属管的密封、防水、防潮。有三倍、四倍收缩两种产品。
性能特点
军标、柔软、阻燃，良好的密封、防潮、防水性
收缩比率： 3 :1 4:1
收缩温度： 80C~120C
工作温度： -55C~125C
耐压等级： 600V
安全认证： 125CVW-1 600V
阻燃等级： UL224 VW- 1 EN45545-2 TB3138 DIN5510-2 采用标准：符合GJB 7270-2011 GJB 7283-2011
QCR 642-2018 TB3139-2021
标准颜色：黑色
非标准颜色 按要求定制
技术指标
测试项目 | 测试方法 | 性能指标 |
拉伸强度 | ASTM D 2671 | > 10.4MPa |
老化后拉伸强度 (158℃, 168hrs) | ASTM D 2671 | 保留70% |
断裂伸长率 | ASTM D 2671 | 300% (min.) |
老化后断裂伸长率 (158℃, 168hrs.) | ASTM D 2671 | 100% (min.) |
纵向收缩率 | UL 224 | 0 至 - 10% |
热冲击 | 250℃, 4hrs. | 无裂纹、无滴流 |
低温脆性 | ASTM D 2671 | 无裂纹 |
耐压实验 (交流2500V, 60秒) | ASTM D 2671 | 无击穿 |
体积电阻率 | ASTM D 876 | >10 14Ω .cm |
阻燃性 | SAE-AMS-DTL-23053/4 | 30秒自熄 |
铜腐蚀 (158℃,168hrs.) | UL 224 | 通过 |
吸水率 | ASTM D 570 | <0.5% |
产品规格 (英制/公制)
标称规格 | 供应尺寸 (mm) | 回缩后尺寸 (mm) | 标准长度（米） | 标准长度（米/盘） | |||
mm | inch | 内径 (最小值) | 内径 (最大值) | 总壁厚 (最小值) | 胶层厚度 （标准） | ||
3:1带胶双壁管 | |||||||
3/1 | 1/8 | 3.0 | 1.0 | 1.00 | 0.5 | 1.22 | 200 |
4.8/1.5 | 3/16 | 4.8 | 1.5 | 1.00 | 0.5 | 1.22 | 100 |
6/2 | 1/4 | 6.0 | 2.0 | 1.00 | 0.5 | 1.22 | 100 |
9/3 | 3/8 | 9.0 | 3.0 | 1.40 | 0.6 | 1.22 | 50 |
12/4 | 1/2 | 12.0 | 4.0 | 1.60 | 0.8 | 1.22 | 25 |
19/6 | 3/4 | 19.0 | 6.0 | 2.15 | 0.8 | 1.22 | 25 |
24/8 | 1 | 24.0 | 8.0 | 2.40 | 1.0 | 1.22 | 25 |
30/10 | 11/4 | 30.0 | 10.0 | 2.40 | 1.0 | 1.22 | 25 |
40/13 | 11/2 | 40.0 | 13.0 | 2.40 | 1.0 | 1.22 | 25 |
50/19 | 2 | 50.0 | 19.0 | 2.40 | 1.0 | 1.22 | 25 |
4:1带胶双壁管 | |||||||
4/1 | 3/16 | 4.0 | 1.0 | 1.00 | 0.5 | 1.22 | 100 |
6/1.5 | 1/4 | 6.0 | 1.5 | 1.00 | 0.5 | 1.22 | 100 |
8/2 | 5/16 | 8.0 | 2.0 | 1.00 | 0.5 | 1.22 | 50 |
12/3 | 1/2 | 12.0 | 3.0 | 1.40 | 0.6 | 1.22 | 25 |
16/4 | 5/8 | 16.0 | 4.0 | 1.60 | 0.8 | 1.22 | 25 |
24/6 | 1 | 24.0 | 6.0 | 2.15 | 0.8 | 1.22 | 25 |
32/8 | 11/4 | 32.0 | 8.0 | 2.40 | 1.0 | 1.22 | 25 |
52/13 | 2 | 52.0 | 13.0 | 2.40 | 1.0 | 1.22 | --- |
可按要求定制特殊尺寸及包装。
按要求可提供无卤带胶双壁热缩管
